Zhejiang Donghai Reducer Co., Ltd.körül fejlesztette ki az átviteli megoldásokatHD sorozatú kúpkerekes hajtóműves egység, segít az iparágaknak megérteni, hogy a különböző szerelési szerkezetek hogyan javítják a berendezések rugalmasságát, a telepítés hatékonyságát és a működési megbízhatóságot.
Az ipari automatizálás továbbterjedésével a géptervezők egyre nagyobb figyelmet fordítanak a hajtáselemek és a teljes berendezésszerkezet közötti kapcsolatra. A sebességváltót már nem csak a nyomaték- és fordulatszám-követelmények választják ki. Szerelési módja közvetlenül befolyásolja a gép elrendezését, a karbantartás kényelmét, a helykihasználást és a hosszú távú teljesítményt.

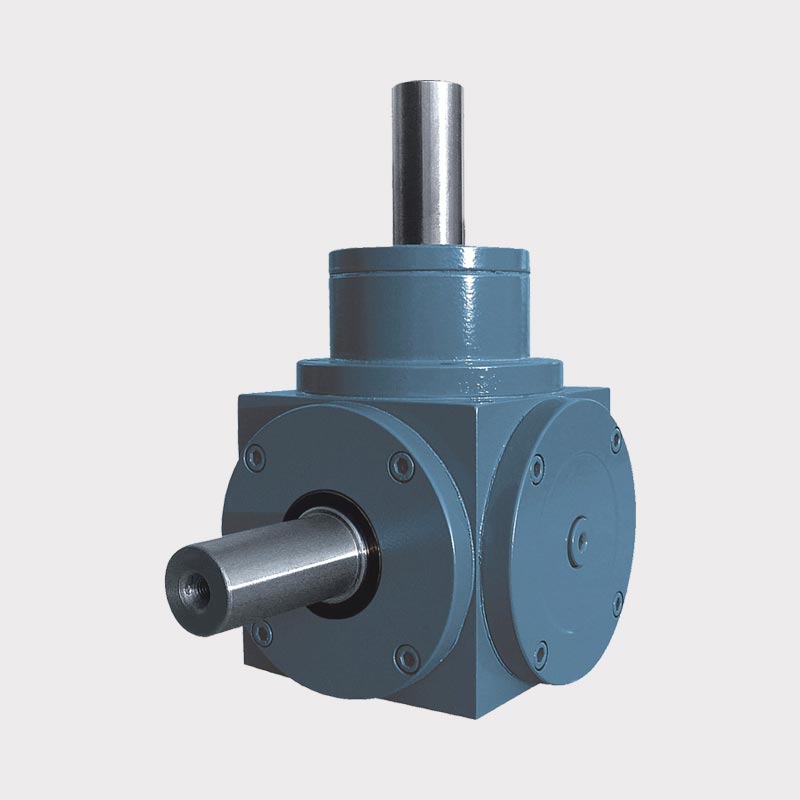

A HD sorozatú kúpkerekes hajtóművet többféle rögzítési konfigurációval tervezték, hogy alkalmazkodjanak a különböző mechanikai alkalmazásokhoz. A lábtartó, a karimás rögzítés, a tengelyrögzítés és az üreges tengelyrögzítés egyedi előnyöket biztosít a berendezés kialakításától függően.
Az olyan iparágakban, mint az anyagmozgatás, a csomagológépek, az automatizált gyártósorok és az intelligens berendezések, a megfelelő szerelési stílus kiválasztása leegyszerűsítheti a telepítést és javíthatja a rendszerintegrációt.
A különböző gépeknek eltérő szerkezeti követelményei vannak. Néhányuknak stabil alapcsatlakozásra van szükségük, míg másoknak kompakt telepítésre van szükség a hajtott tengely köré. A megfelelő szerelési lehetőség megoldhatja a gyakori kihívásokat, többek között:
A jól megtervezett sebességváltó-rögzítési szerkezet segít csökkenteni a mechanikai igénybevételt és támogatja a gördülékenyebb működést.
AHD sorozatú kúpkerekes hajtóműves egységszámos szerelési megoldást kínál, amelyek illeszkednek a különböző ipari elrendezésekhez. Az egyes opciók jellemzőinek megértése lehetővé teszi a mérnökök és berendezéstervezők számára, hogy megfelelőbb konfigurációt válasszanak.
| Szerelés típusa | Fő jellemző | Megfelelő alkalmazások | Kulcselőny |
|---|---|---|---|
| Lábra szerelhető | Sebességváltó talp lábakon keresztül rögzítve | Szállítószalagok, feldolgozó berendezések, általános gépek | Erős stabilitás és könnyű pozicionálás |
| Karimával szerelt | Közvetlen csatlakozás a karimás interfészen keresztül | Kompakt gépek és integrált rendszerek | Telepítési helyet takarít meg |
| Tengelyre szerelt | Közvetlenül a gép tengelyére szerelt sebességváltó | Szállítószalag hajtások és forgó berendezések | Leegyszerűsíti a csatlakozási struktúrát |
| Üreges tengelyre szerelve | A hajtott tengely közvetlenül a sebességváltóba van behelyezve | Automatizált rendszerek és kompakt mechanizmusok | Csökkenti a további tengelykapcsoló alkatrészeket |
A lábra szerelés továbbra is az egyik leghagyományosabb és legszélesebb körben használt sebességváltó beépítési mód. Ebben a szerkezetben a sebességváltó rögzítőlábakon keresztül van a berendezés keretéhez rögzítve.
Ez a kialakítás kiváló mechanikai megtámasztást biztosít, és gyakran olyan gépekhez választják, amelyek hosszabb ideig tartó stabil működést igényelnek. Az olyan berendezések, mint a szállítószalagok, keverők és ipari feldolgozórendszerek gyakran részesülnek ebből az elrendezésből.
A lábra szerelés fő előnye a beszerelés egyszerűsége. A karbantartó csapatok könnyen ellenőrizhetik és kicserélhetik az alkatrészeket, mivel a sebességváltó helyzete egyértelműen meghatározott a gép szerkezetén belül.
Ahogy az ipari berendezések egyre kisebbek és egyre integráltabbak, a helytakarékos megoldások egyre fontosabbá váltak. A karimás rögzítés lehetővé teszi, hogy a sebességváltó közvetlenül csatlakozzon más gépelemekhez, csökkentve a szükségtelen szerkezeti helyet.
Ez a konfiguráció általában megtalálható az automatizált berendezésekben, ahol fontos a pontos pozicionálás és a kompakt kialakítás. Segít a mérnököknek tisztább gépelrendezések létrehozásában, miközben megőrzi a megbízható sebességváltó teljesítményt.
A korlátozott beépítési területtel rendelkező intelligens gyártási rendszerek esetében a karimás rögzítés nagyobb rugalmasságot biztosít a berendezés tervezése során.
A tengelyre szerelt és az üreges tengelyre szerelhető kivitelek különösen akkor hasznosak, ha a hajtómű és a hajtott berendezés közötti közvetlen kapcsolat előnyös.
A tengelyre szerelt rendszer csökkentheti a további csatlakozóelemek számát, így a teljes szerkezet könnyebben összeszerelhető. Az üreges tengely konfigurációk egy lépéssel tovább mennek azáltal, hogy lehetővé teszik a hajtott tengely közvetlen áthaladását a sebességváltón, így csökkentve a tengelykapcsolókra vonatkozó követelményeket és javítva a helytakarékosságot.
A HD sorozatú kúpkerekes hajtóműves egység támogatja ezeket a praktikus telepítési megközelítéseket, lehetővé téve a különböző iparágak számára, hogy az erőátviteli rendszereket mechanikai követelményeikhez igazítsák.
A szerelési konfiguráció kiválasztása több tényezőtől függ, nem pedig egyetlen teljesítménykövetelménytől. A berendezéstervezők általában a következőket veszik figyelembe:
A kompakt gépek számára előnyös lehet a karimás vagy üreges tengelyszerkezet, míg a nagyobb berendezéseknél erősebb támasztékra lehet szükség, amelyet a lábos rögzítés biztosít.
Ha egy gépet forgó tengellyel kell közvetlenül integrálni, a tengely vagy üreges tengely opciók csökkenthetik az átviteli rendszer bonyolultságát.
A rögzítőszerkezetnek nemcsak a működést kell támogatnia, hanem lehetővé kell tennie a kényelmes ellenőrzést és szervizelést is a berendezés teljes életciklusa során.
Az olyan tényezők, mint a vibráció, a terhelési feltételek és a munkafrekvencia befolyásolhatják a sebességváltó ideális beépítési módját.
Az automatizálás és az intelligens gyártás növekedésével a sebességváltó-alkatrészek a nagyobb pontosság, jobb alkalmazkodóképesség és könnyebb integráció felé fejlődnek.
Az 1991-ben alapított Zhejiang Donghai Reducer Co., Ltd. több mint három évtizede az átviteli berendezések kutatására, fejlesztésére, gyártására és alkalmazására összpontosít. A vállalat automatizált feldolgozó berendezéseket és intelligens ellenőrző műszereket használ a fogaskerekek pontosságának és a termék konzisztenciájának javítására.
Termékpalettája spirális hajtóműveket, spirális fogaskerekes hajtóműves motorokat, valamint a modern mechanikai rendszerek követelményeinek megfelelő testreszabott hajtóműmegoldásokat tartalmaz. Ezek a technológiák támogatják a megbízható sebességváltó-alkatrészek iránti növekvő keresletet a fejlett ipari berendezésekben.
Az ipari gépek jövője továbbra is a moduláris szerkezetek és az egyedi megoldások felé halad. A többféle rögzítési lehetőséget kínáló sebességváltók segíthetik a berendezéstervezőket abban, hogy gyorsabban reagáljanak a változó gyártási követelményekre.
Ahelyett, hogy minden alkalmazáshoz egyetlen telepítési módszert alkalmaznának, a modern átviteli rendszerek előnyt kovácsolnak az adaptálható kialakításból, amely egyensúlyban tartja a teljesítményt, a helyhatékonyságot és a karbantartási igényeket.
A talp, a karima, a tengely és az üreges tengely konfigurációi közötti különbségek megértése segít a felhasználóknak megalapozottabb döntéseket hozni a mechanikus rendszerek tervezése során. Az átviteli technológia terén szerzett hosszú távú tapasztalatával a Zhejiang Donghai Reducer Co., Ltd. folytatja olyan termékek fejlesztését, mint a HDSorozatú kúpkerekes hajtóműves egységa különféle ipari alkalmazások és a fejlődő berendezéstervek támogatására.
